WorkNC编程技巧分享--移除多余刀路并保留需要刀路的多种方法
来源: 点击率:552 日期:2018-10-23
0



      WorkNC拥有强大的程序编辑功能,包括多重编辑、路径延伸、刀位点编辑、路径转换、3+2轴路径阵列复制、偏移和光顺化5轴刀具路径功能,其中每种功能又包括多种子功能,能够充分满足编程人员的需要。例如编程人员若是想要删除不想要的刀路,打开“多重编辑”-“移除”就可获得多种方法。然后编程人员可以在“移除”的选项下选择最合适的方法进行操作。这帮助了编程人员得到高效而准确的效果。


      那多重编辑”的“移除”功能拥有多少种巧妙删除多余刀路的方法呢?

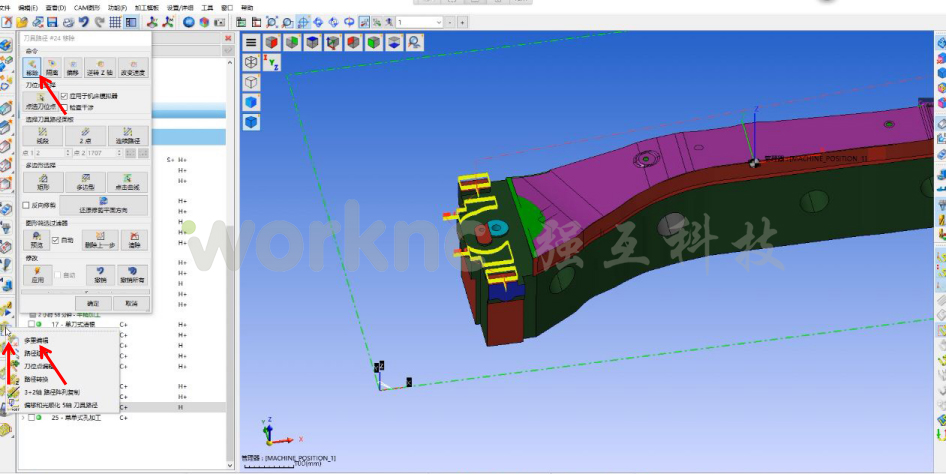

      首先点住“编辑”按钮-1,选择“多重编辑”选项下的“移除”


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

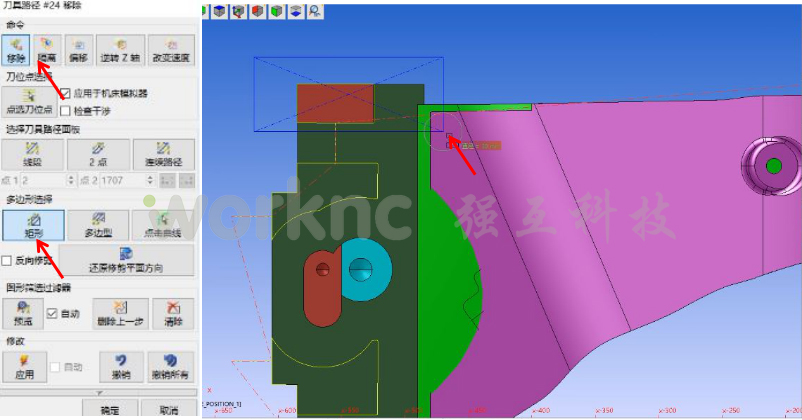

      方法1. 点击“矩形”,选中不需要的刀路,点击右键即可删除。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

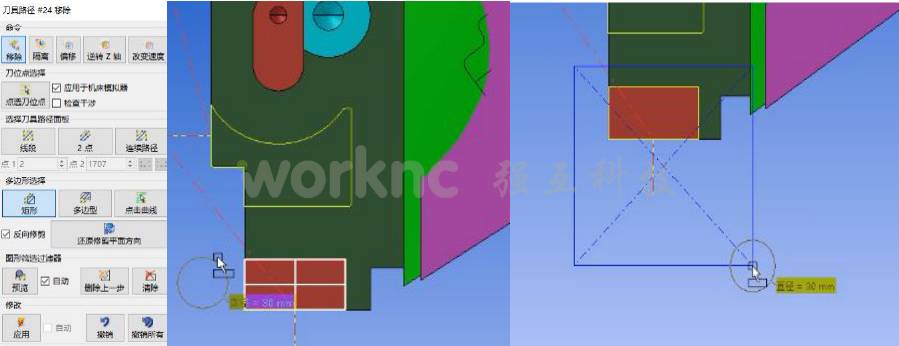

      点击“矩形”,勾选“反向修剪”,则可在大批刀路中保留需要的刀路。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

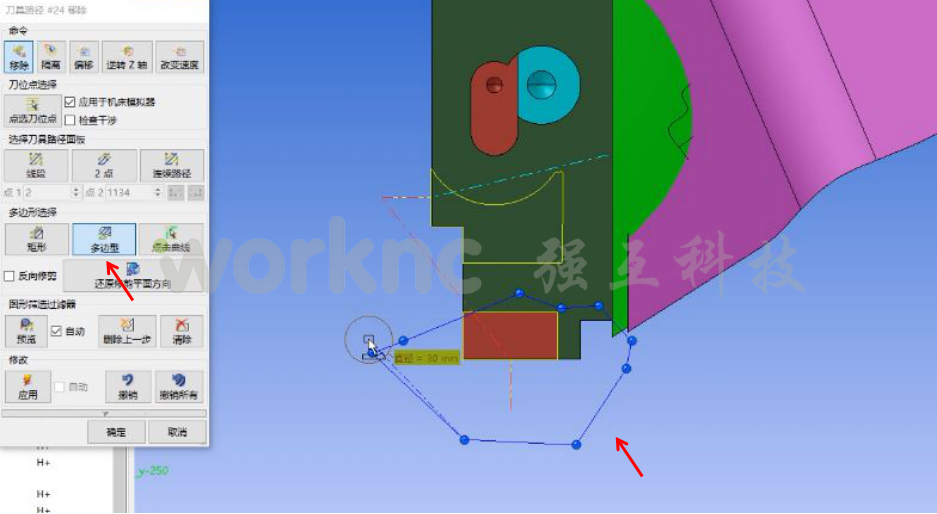

      方法2. 点击“多边形”,然后在不需要的刀路画上多边形,点击右键即可删除


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技



      方法3. 利用“点击曲线”删除刀路。首先建立曲线,点击“点击曲线”,再点击事先建立的曲线,删除被点击的曲线。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技



    若想删除曲线所包围的所有刀路,可在点击“点击曲线”之后,按住“Alt”键的同时点击事先建立的曲线,再点击右键就可选中曲面包围的所有刀路,最后点击“应用”即可。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

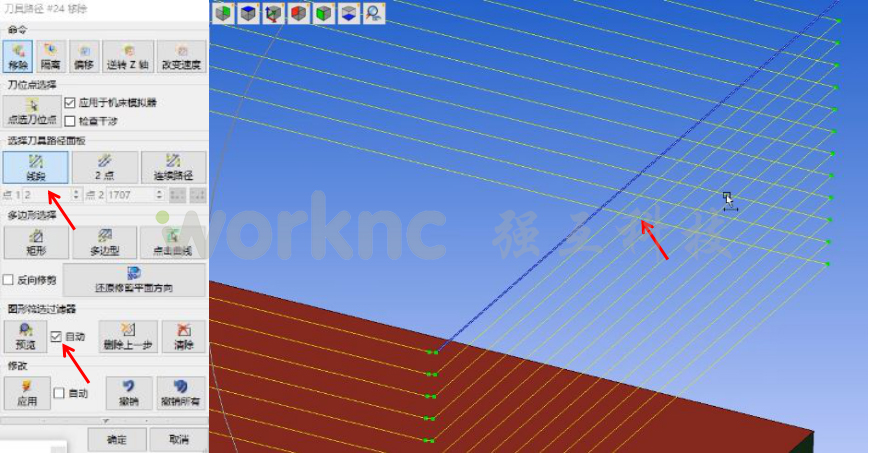

      方法4. 利用“线段”,线段即两个刀位点之间的程序段。首先调出刀位点,其中选择“预览”,勾线“自动”,点击刀位点会显示颜色,方便预览,再点击右键即可删除;


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

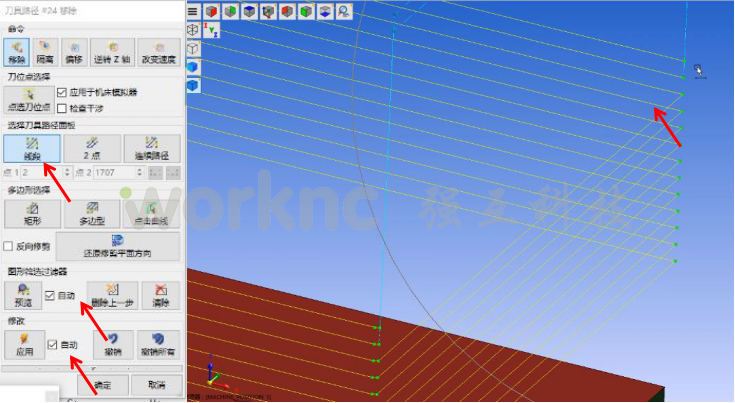

      若同时勾选“预览”和“应用”的“自动”,直接点击刀位点就能自动删除,无需再右键确定。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技

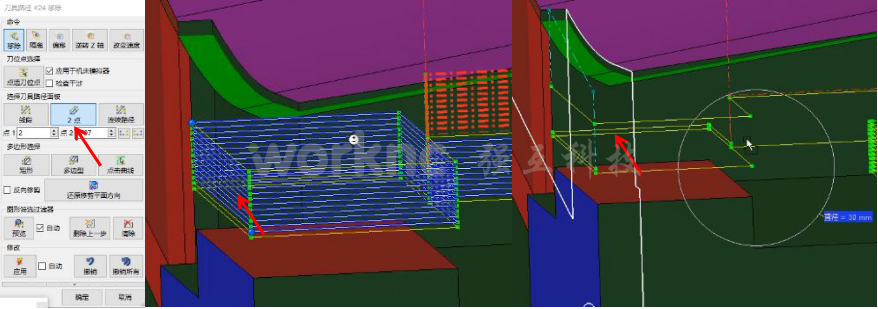

      方法5: 利用“2点”删减2点之间的刀路(10-1/2),若是有遗留刀路,点击“连续路径”,选择刀路,右键点击删除。


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技


worknc智能2-5轴CAM/CAD软件;最好用的数控编程软件;worknc刀路删除编程技巧;强互科技


      WorkNC除了刀路编辑功能齐全之外,操作也非常简单。同时掌握WorkNC刀路编辑的小技巧,更能为编程工作锦上添花,提高效率,保证效果。
